桂林華視通信設備有限公司為適應數字電視傳輸網絡發展的需要，在前幾代數字微波通信設備的基礎上，自主研發生產出的專用于傳輸電視、廣播節目和IP以太網信號的雙向數字微波設備。它采用ASI+以太網(LAN)的工作模式，能夠雙向傳輸ASI數字電視TS碼流，雙向傳輸多路電視視音頻和多路廣播音頻節目，以及傳輸IP以太網信號。具備模擬復合視頻CVBS、模擬音頻和數字音頻AES/EBU接口，具備全雙工、半雙工自適應的IP以太網接口。完全優于傳統意義上完全遵從G.703協議的數字微波，增加了超強的糾錯功能,在對數據流的處理上采用了能量擴散的隨機化處理、RS編碼、卷積交織、收縮卷積編碼、調制前的基帶成形處理等，保證了優質的數據傳輸性能，大大改善了系統的誤碼性能，以及抗干擾、抗多徑衰落的能力。
特點
★ 雙向傳輸節目多
可以雙向傳輸少至1套、多至幾十套的視音頻電視節目、廣播音頻節目，具備模擬復合視頻CVBS、模擬音頻和數字音頻AES/EBU接口(選件)。
★ 傳輸IP以太網信號
具備IP以太網信道，可連接互聯網，可傳輸IP數據，以太網數據接口全雙工/半雙工模式自適應，10/100Base-T自適應
★ 高可靠性
采用國外先進的微波集成電路，并且廣泛采用小功率高速互補鐵氧體半導體大規模集成電路，整套設備全模塊化，全頻率合成化，保證了設備的高可靠性。
★ 傳輸質量高
完全遵循DVB-S協議，碼流采用ASI接口，整個傳輸流程遵循單一協議，減少了多種接口協議轉換的不必要環節，遠距離傳輸移植了大容量數字微波通信系統的數據再生和對抗衰落的自適應均衡，即中繼傳輸采用數字濾波、數字存儲及再生中繼技術，使長距離多級傳輸無噪聲和失真積累，保證了系統傳輸?shù)母哔|(zhì)量。
★ 抗衰落能力強
采用RS糾錯編碼、卷積交織、分組編碼等先進的誤碼糾錯技術，可以有效改善誤碼率，無SDH、PDH傳輸數字電視的零星誤碼，降低接收門限電平，提高抗衰落能力。
★ 參數自適應最佳設置
根據輸入的數據信息可以自適應調節系統參數，并可通過液晶屏幕配合面板調節按鍵完成。
★ 環境適應性強

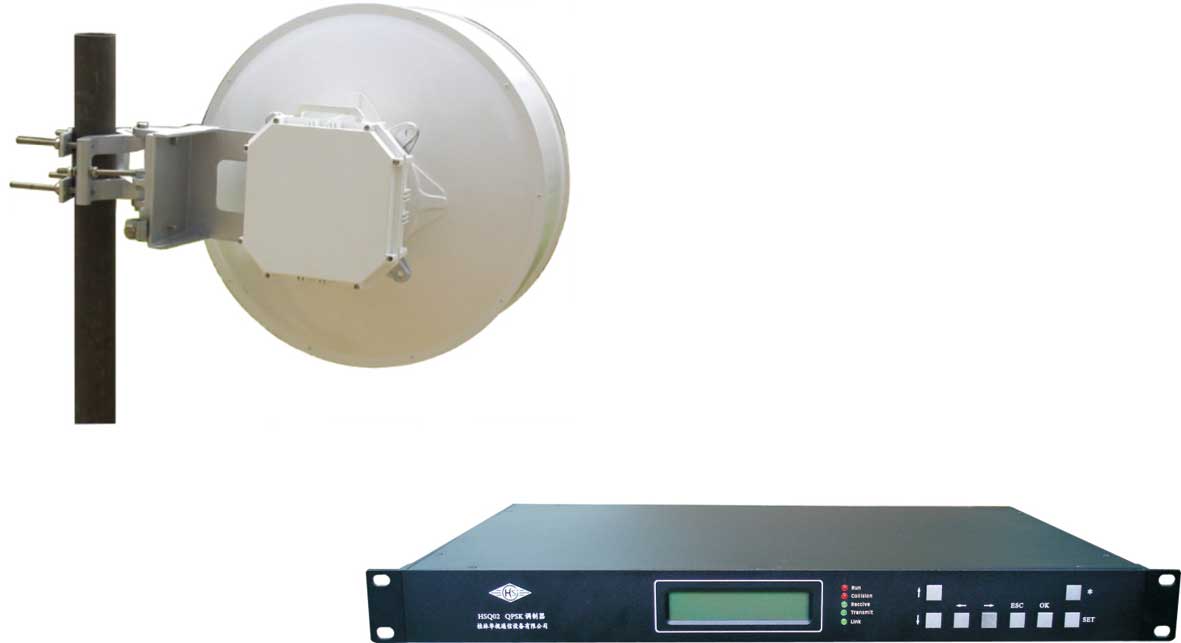

設備分高頻室外(ODU)及中低頻室內(IDU)部分，高頻室外設備采用鋁制標準室外箱體，環境適應性強，密封防雨性能好，可以在-55℃～+60℃環境溫度中的任何惡劣氣候下正常工作。同時還加強了防雷措施，有效降低了被感應雷擊的可能性。
★ 安裝維護方便
體積小，重量輕，便于安裝，IDU的液晶屏幕上可監測各項功能參數，便于維護。
系統指標
★ 典型工作頻段： 6/7/8/11GHz
★ 中頻頻率： 1.4GHz
★ 殘余誤碼率： ＜10-12
★ 主數據接口： ASI接口，DVB格式，1×ASI輸入，2×ASI輸出，傳輸碼率75.0Mb/s，阻抗75Ω非平衡，
BNC接口
★ 輔助數據接口： IP以太網RJ45接口，符合IEEE 802.3標準，10/100Base-T自適應，全/半雙工工作模式
自適應，交叉/直通網線自適應
★典型發信功率： +20、+23、+27、+30dBm
★ 調制方式： QPSK(DVB-S)
★ 射頻連接： BJ-70/BJ-84/BJ-120波導
★ 中頻連接： N型
★ 卷積系數： 1/2、2/3、3/4、5/6、7/8可選
★ 頻率穩定度： ±5ppm
★ 收信機噪聲系數： ≤0.7dB
★ 接收機門限電平： 典型10-6 BER -85dBm
★ AGC范圍: +10dBm～-45dBm
★ 供電電源： AC220V±15% 50Hz
★ 尺寸重量： 室內單元(IDU) 44×482×360mm，標準1U機箱，重量3.6kg
室外單元(ODU)Φ400×100mm，重量5.9kg
★ 環境條件： 室內單元 0～+40℃，室外單元 -55～+60℃
視音頻指標：
★ 視頻部分： CVBS復合視頻
圖像分辨率： 標清720×480_60i(NTSC)、720×576_50i(PAL)
圖像編碼格式： MPEG-2，MP@ML（4:2:0）
視頻通道數量： 1～N
每路輸出碼率： 1～15Mbps
復合視頻： CVBS復合視頻，1Vp-p，75歐姆，BNC接口
復合視頻指標：
視頻輸出幅度： 700±20mv
視頻幅頻特性： ±0.4dB(40Hz～5.0MHz)
≥-1.2dB，≤0.5dB(5.0～5.8MHz)
亮度非線性失真： ≤1.5%
微分增益(DG)： ±1.0%
微分相位(DP)： ±1.0°
色度-亮度增益差(△k)：±1.5%
色度-亮度時延差(△r)：±10ns
視頻加權信噪比(S/N)： ≥70dB
★ 音頻部分：
音頻類型： 模擬立體聲音頻
音頻通道數量： 2～2×N
音頻編解碼格式： MPEG－1，Layer I/Layer II
音頻碼率： 64、128、192、256、384Kbps
采樣頻率： 48KHz
量化位數： 24bit
音頻接口： 阻抗600Ω，平衡接口
數字音頻(選件)： 110Ω平衡卡儂(XLR)座，AES/EBU格式（AES3-1992，ANSI S4.40-1992，
IEC60958）,抖動＜20ns,輸入信號電平0.2～7.0VP-P ,輸出信號電平5VP-P
音頻指標：
信噪比： ≥75dB
非線性失真： ≤0.1％
幅頻特性： ±0.5dB(20Hz～20kHz)
左右聲道串擾： ≤-90dB
左右聲道電平差： ≤0.2dB
左右聲道相位差： ≤2° |
