簡介：
HS11-01是專用于傳輸立體聲音頻廣播節目的數字微波設備，該設備專為廣播節目的數字傳輸而設計，接口多樣化，有模擬音頻接口(選件)、數字音頻AES/EBU接口以及數字模擬音頻混合接口(選件)等，還可支持1～4路控制數據或可尋址SCA信號的傳輸(選件)。目前已在國內地市級電臺、省級電臺廣泛使用。其典型工作頻率有6GHz、7GHz、8GHz、11GHz、13GHz，低頻延伸到1.4GHz,高頻延伸到15GHz。
HS11-01數字微波設備完全優于傳統意義上遵從G.703協議的通信數字微波，對音頻采用了先進的無壓縮編碼方式，增加了超強的糾錯功能，在對數據流的處理上采用了能量擴散的隨機化處理、RS編碼、卷積交織、收縮卷積編碼、調制前的基帶成形處理等，保證了優質的數據流傳輸性能，大大改善了系統的誤碼性能，以及抗干擾、抗多徑衰落的能力。
特點：
★采用具備超強糾錯功能的QPSK( ETS 300～421)調制標準，糾錯能力強，有很強的抗干擾性，無零星誤碼
★音頻無壓縮編碼，有效保證了傳輸?shù)牡蜁r延(低于1ms)以及音頻的高質量高指標無損傷傳輸
★音頻接口選擇豐富，收發兩端可以獨立選擇模擬音頻(選件)或AES/EBU數字音頻、或者模擬數字音頻同時具備(選件)
★傳輸調頻廣播節目的數量多，可選擇同時傳輸1～12路立體聲廣播節目
★音頻的編解碼、復用解復用、調制解調集于一體，單一格式流程，無接口的冗余轉換，減少連接環節，極大地提高系統的可靠性
★設備面板液晶屏上可監測各項功能參數，輸出功率、輸出頻率都可通過面板按鍵調整，便于維護
★應用于長距離多級中繼傳輸?shù)馁|(zhì)量高，采用數字濾波、數字存儲及再生中繼技術，使長距離多級傳輸無噪聲和失真積累，可做到無限級數的無損傷傳輸
★采用國外先進的微波集成電路，并且廣泛采用小功率高速互補鐵氧體半導體大規模集成電路，整套設備全模塊化，全頻率合成，主要部件采用進口器件，保證了設備的高可靠性
★環境適應性強，室外設備可以在-55℃～+60℃環境溫度中的任何惡劣氣候下正常工作
★設備體積小，重量輕，安裝維護非常方便
技術指標：
★ 工作頻率： 6/7/8/11GHz
★ 中頻頻率： 1.4GHz
★ 數字線路碼型： NRZ擾碼
★ 殘余誤碼率： ＜10-12
★ 典型發信功率： +20dBm，+23dBm，+27dBm，+30dBm
★ 射頻連接： N型/BJ-84/BJ-120波導
★ 中頻連接： N型
★ 調制方式： QPSK
★ 最大數據容量： 45Mb/s
★ 頻率穩定度： ±5ppm
★ 收信機噪聲系數： 0.7dB
★ 接收機門限電平： 典型 10-6 BER -85dBm
★ AGC范圍: +10dBm～-45dBm
★ 數字音頻指標：
采樣率： 48KHz
量化位數： 24位
通道數量： 1～12
信號格式： AES/EBU（AES3-1992，ANSI S4.40-1992，IEC60958）
物理接口： 阻抗110Ω，XLR（卡儂）平衡
抖動： ＜20ns
信號電平： 輸入0.2～7.0VP-P，輸出5.0VP-P

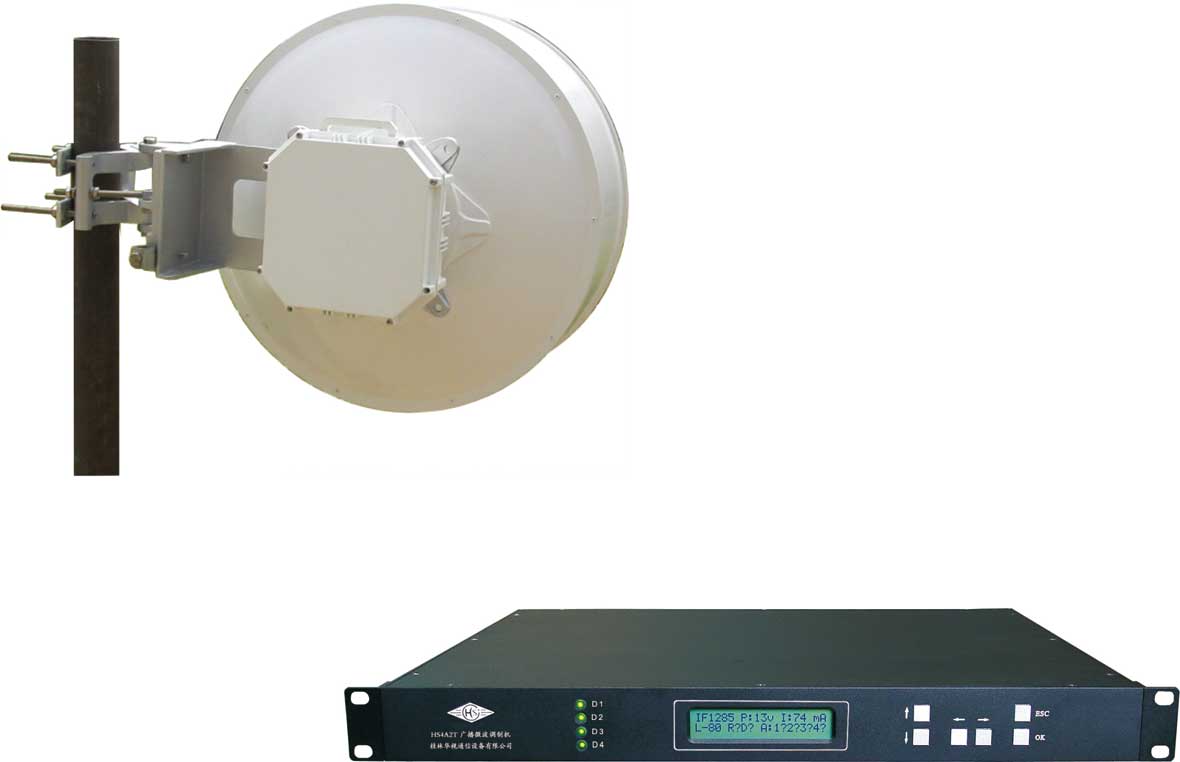

★ 外型： 室內單元(IDU) 44×482×360mm，標準1U機箱，重量3.6kg
室外單元(ODU) Φ300×130mm，重量4.9kg
★ 供電電源： AC220V±15% 50Hz； 功耗≤60W
★ 環境條件： 室內單元 0～+45℃，室外單元 -55～+60℃ |
