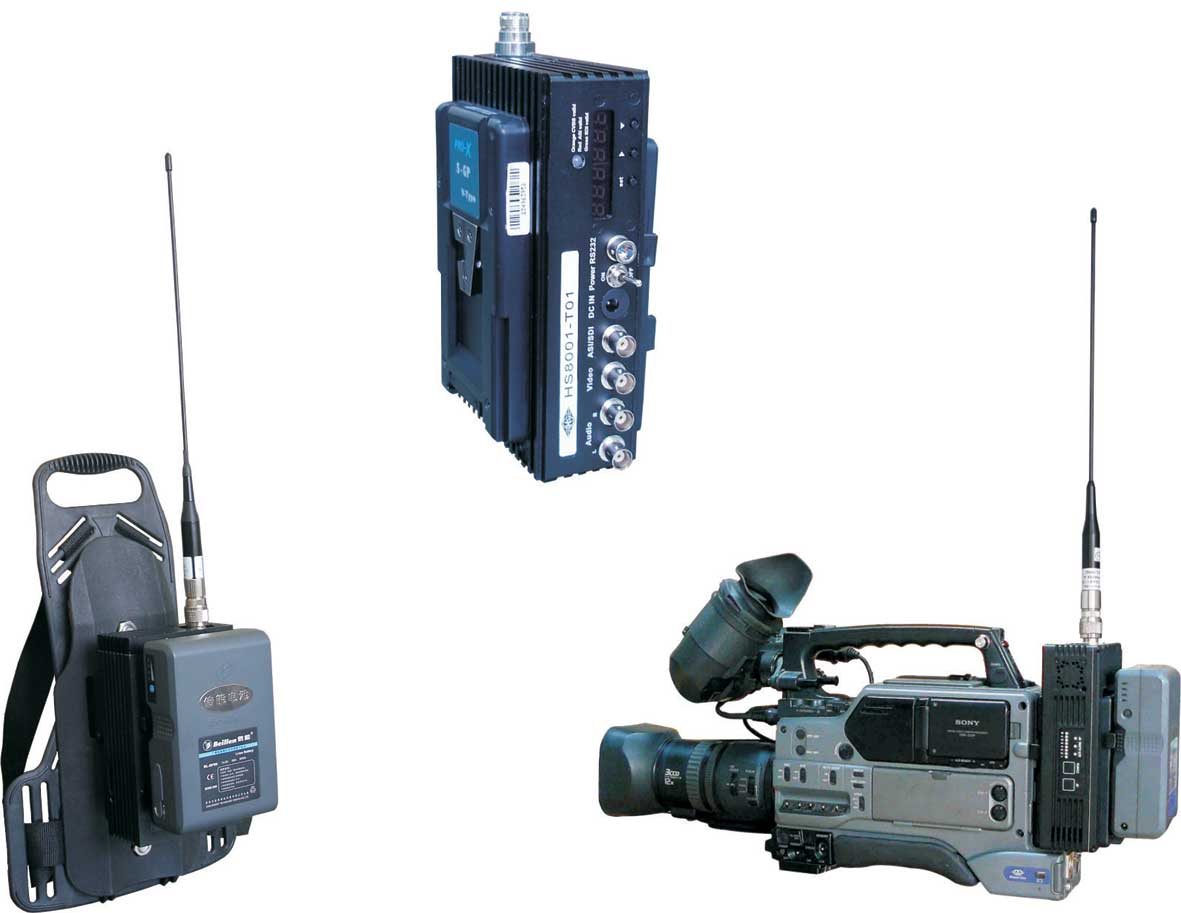

HS8001扣扳式(便攜式)高清電視非視距現場直播移動微波
1、產品特點
★ 系統可以傳輸1路高清視頻HD-SDI、標清視頻SD-SDI、模擬復合視頻，1路立體聲模擬音頻或數字音頻
AES/EBU，支持話筒音頻(選件)和標準線路音頻2種音頻輸入方式，指標高，有效滿足電視臺或電臺實時采
訪、實況轉播的不同需求
★ 支持高速移動傳輸，便于汽車、飛機等快速移動物體上的實時傳輸
★ 支持非視距阻擋（NLOS）傳輸
★ 傳輸帶寬多種選擇，窄帶1.5/2.0/2.5/4MHz、寬帶6/7/8MHz，可根據傳輸容量、接收靈敏度、傳輸距離的
要求靈活選擇，達到最佳傳輸目的
★ 傳輸信號路數多，可實現2～6個采訪機位的信號同時傳輸?shù)街辈ボ嚿希?jīng)接收機的解調解碼后分別輸出2
～6組圖像和聲音信號
★ 可以采用2～4個天線分集接收，高效接收多徑反射信號，有效提高接收靈敏度，最大限度的提高傳輸距離
★ 可調頻率, 方便實地改變頻點，避開干擾
★ 可調輸出功率，方便實地改變功率，減少輻射
★ 顯示屏指示功率、頻率、接收場強等各項參數
★ 發射機的SDI、ASI接口、CVBS復合視頻接口、立體聲音頻接口、AES/EBU數字音頻接口(選件)自適應選
擇，接收機同時輸出上述各種視音頻接口以及ASI接口，系統支持AES加密功能(選件)
★ 系統可選配語音通話功能(發射機為雙天線結構)
2、系統技術指標
★ 工作頻段： 300～860MHz、950～2500MHz(可調頻率，按需選擇)
★ 調制方式： COFDM(載波數2K/3780，星座映射QPSK)
★ 信道帶寬： 1.5/2.0/2.5/4MHz，6/7/8MHz
★ 傳輸容量： ≤8Mbps
★ FEC： 1/2、2/3、3/4、5/6
★ 保護間隔： 1/32、1/16、1/8、1/4
★ 傳輸距離： 視距≥5公里，非視距≤2.0公里
★ 輸出功率： 1W、3W (可調功率0.1～3W)
★ 傳輸時延： ＜20MS
★ 移動速度： 超過180Km/h
★ 接收門限： -110～-96dBm（視設定的信道帶寬而定）
★ 誤碼率： ≤10-12
★ TS碼流接口： ASI，BNC座
★ 視頻部分： 自適應選擇數字視頻HD-SDI、SD-SDI及CVBS復合視頻
圖像分辨率： 高清1920×1080_60i、1920×1080_50i
高清1280×720_60p、1280×720_50p
標清720×480_60i(NTSC)、720×576_50i(PAL)
圖像編碼格式： H.264/AVC High Profile Level 4.0(高清)
H.264/AVC High Profile Level 3.0(標清)
輸出碼率： 0.8～8Mbps
數字視頻： SDI接口，自適應高清HD-SDI或標清SD-SDI，可嵌入音頻，符合SMPTE-292M/259M標
準；75Ω，BNC座
復合視頻：
CVBS復合視頻，1Vp-p，75歐姆，BNC接口
復合視頻指標：
視頻輸出幅度： 700±20mv
視頻幅頻特性： ±0.4dB(40Hz～5.0MHz)
≥-1.2dB，≤0.5dB(5.0～5.8MHz)
亮度非線性失真： ≤1.5%
微分增益(DG)： ±1.0%
微分相位(DP)： ±1.0°
色度-亮度增益差(△k)：±1.5%
色度-亮度時延差(△r)：±10ns
視頻加權信噪比(S/N)： ≥70dB
★ 音頻部分：
音頻類型： 模擬立體聲音頻、AES/EBU數字音頻(選件)
支持話筒音頻(選件)和線路音頻2種輸入方式
音頻編解碼格式： MPEG-1，LayerⅡ
音頻碼率： 64、128、192、256、384Kbps
采樣頻率： 48KHz
量化位數： 24bit
音頻通道： 2路（L/R），阻抗600Ω，非平衡/平衡(廣播)接口
數字音頻(選件)： 110Ω平衡卡儂(XLR)座，AES/EBU格式（AES3-1992，ANSI S4.40-1992，
IEC60958），抖動＜20ns，輸入信號電平0.2～7.0VP-P ，輸出信號電平5VP-P
音頻指標：
信噪比： ≥75dB
非線性失真： ≤0.1％
幅頻特性： ±0.5dB(20Hz～20kHz)
左右聲道串?dāng)_： ≤-90dB
左右聲道電平差： ≤0.2dB
左右聲道相位差： ≤2°
★ 輔助功能(選配)—雙向語音通信指標：
工作頻率范圍 400-470MHz
信道間隔 25KHz
頻率穩定度 2.5PPM
調制方式 FM
調制失真 <5%
鄰道功率抑制 60dBc@25 KHz
發射功率 1W/4W
接收靈敏度 0.25uV
★ 發射機電池扣板：索尼V型/松下A型任意選擇
★ 供電： 發射機 DC +12～15V 15W
接收機 AC 220V±15% 30W
★ 工作溫度： 室內設備0～+40℃，室外設備-50～+65℃
★ 環境濕度： 不小于95%
★ 防護： 防水、防鹽霧、防震、防塵 |
