簡介

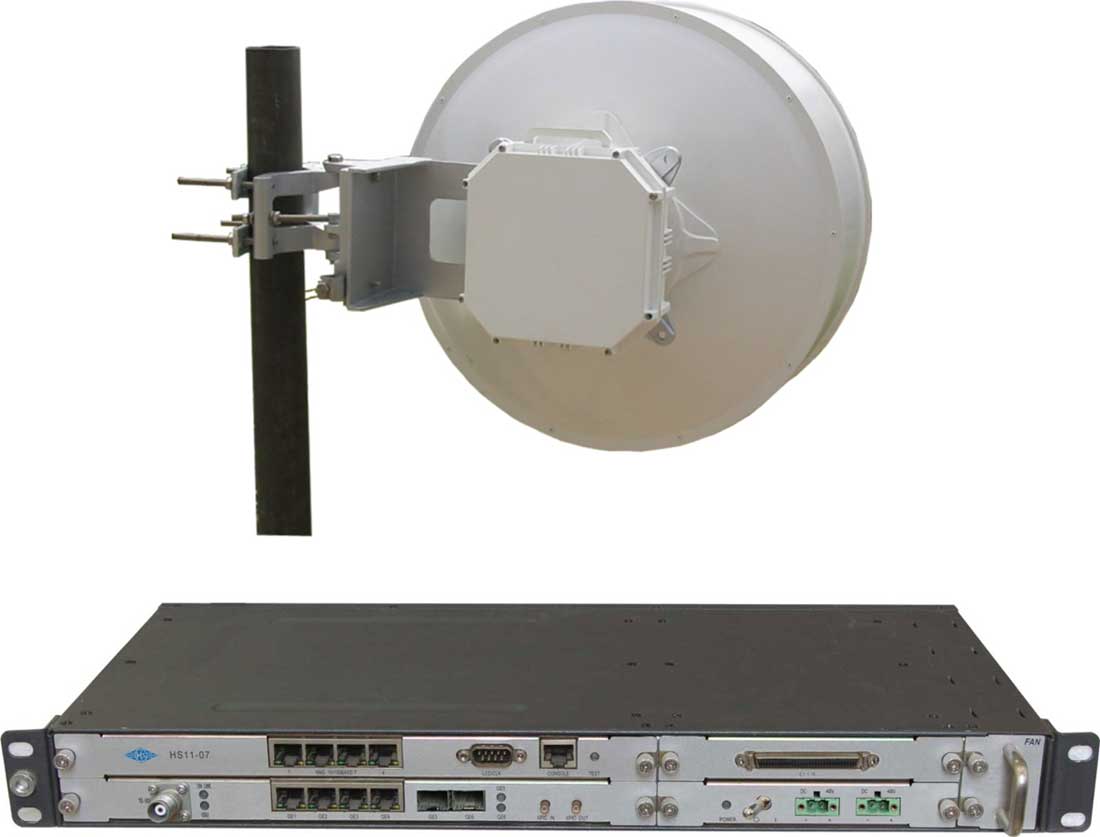

HS11-07是一款中大容量的數字微波傳輸設備，以LIN(IP)為主要的工作模式，也可選擇配置LIN(IP)+N(1～16)×E1工作模式，傳輸頻段支持6～38GHz，上下行最高傳輸容量/速率均不低于400Mbps。整套系統為分體式結構，由天線、ODU（室外/射頻單元）、IDU（室內單元）組成，室外單元(ODU)與天線直接連接，射頻饋線損耗幾乎為零；室內單元(IDU)和室外單元(ODU)之間采用中頻軟電纜連接，最長可達300米。
系統安裝便捷，設計緊湊，輕巧，集成度高、智能化高。產品具有可升級性，集成TDM交換、分組交換及微波光纖特性于一體，接口類型豐富、配置靈活，有效地提高了數據通道利用率，為客戶網絡的拓展提供了一種低成本、高帶寬、穩定高效、靈活、可擴展的解決方案。
特點
系統符合IEEE、ITU建議及我國通信行業的相關協議與標準
支持6～38GHz多頻段
支持7/14/28/56MHz信道帶寬選擇，支持QPSK/16/32/64/128/256QAM多種調制方式選擇，最大傳輸容量不低于400Mbps
豐富的IP功能，支持FE/GbE/E1/STM-1等多種基帶接口，支持VLAN和QinQ，支持流控，支持QoS
發射功率可調，頻率現場可調
支持混合業務，同時支持Native Ethernet/IP業務和Native TDM的傳輸
支持1588V2時鐘同步、以太網同步、TDM同步
支持1+0、1+1、2+0配置
支持本地管理終端（Web LCT）和SNMP，支持遠程網管控制
支持本地、遠程環回檢測
IDU與ODU之間采用單根電纜連接，最長可達300米
ODU工作溫度可達-45～+65℃
性能指標
|
系統配置 |
1+0，1+1，2+0 |
|
典型工作頻段 |
6/7/8/11/13/15GHz |
|
傳輸容量 |
不低于400Mbps |
|
ATPC |
15dB范圍 |
|
頻率穩定度 |
±5ppm |
|
發射功率 |
典型 +26dBm（6～8GHz）
典型 +22dBm（11～15GHz） |
|
發射功率可調范圍 |
0dBm～最大，1dB步進調整 |
|
接收AGC范圍 |
+10dBm～-50dBm |
|
接收最大不損壞輸入電平 |
-10dBm |
|
調制方式 |
QPSK/16/32/64/128/256QAM |
|
信道帶寬 |
7/14/28/40/56MHz |
|
接收門限電平 |
典型BER=10-6 -72dBm（帶寬28MHz，128QAM，在天線口測量） |
|
殘余誤碼率 |
小于 10-12 |
|
業務接口 |
(1～4)×LAN + (0～16)×E1(選件) |
|
IP接口 |
4個IP接口，RJ45座，10/100/1000Base-T(X)自適應；二層交換；VLAN滿足IEEE802.1q , 支持QinQ |
|
E1接口 |
N(0～16)×E1，速率2.048Mbit/s，HDB3碼型，阻抗75Ω，BNC座 |
|
本地管理方式 |
Web LCT，10/100 Base-T(X)接口 |
|
網絡管理方式 |
支持SNMP，10/100 Base-T(X)接口 |
|
供電電源 |
DC -48V（-38 ～ -72V），功耗≤60W |
|
工作溫度范圍 |
IDU 0℃～+45℃； ODU -55℃～+60℃ | | |
