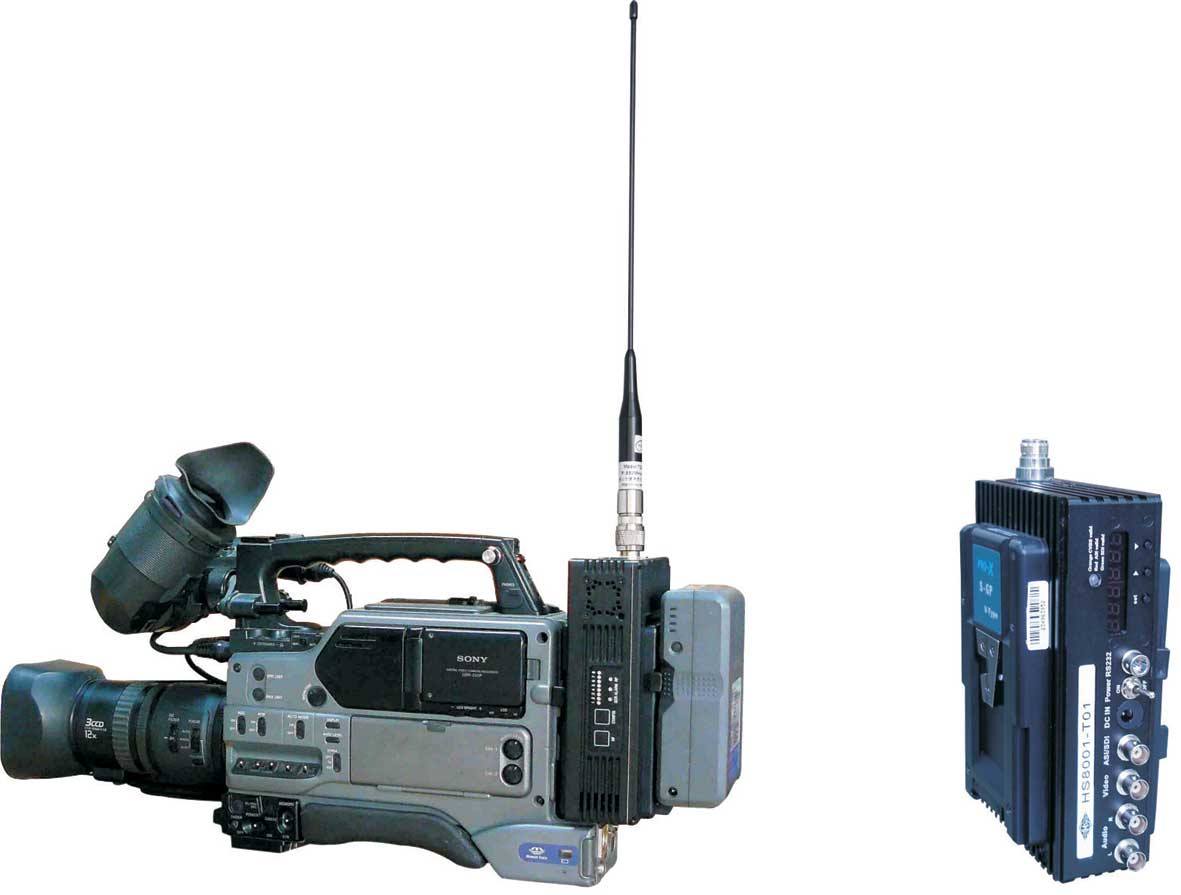

                                HS8001扣扳式非視距電視現場直播移動微波


1、產品特點
★ 系統可以傳輸1路標清視頻SD-SDI、模擬復合視頻，1路立體聲模擬音頻或數字音頻AES/EBU，支持話筒音頻(選
   件)和標準線路音頻2種音頻輸入方式，指標高，有效滿足電視臺或電臺實時采訪、實況轉播的不同需求
★ 支持高速移動傳輸
★ 支持非視距阻擋（NLOS）傳輸
★ 傳輸帶寬多種選擇，窄帶1.5/2.0/2.5/4MHz、寬帶6/7/8MHz，可根據傳輸容量、接收靈敏度、傳輸距離的要求靈活選擇，達到最
   佳傳輸目的
★ 可以采用2個天線分集接收，高效接收多徑反射信號，有效提高接收靈敏度，最大限度的提高傳輸距離
★ 可實現2～6個攝像機位的微波信號同時傳輸?shù)街辈ボ嚿希��?jīng)接收機的解調解碼后分別輸出2～6組圖像和聲音信號。
★ 可調頻率, 方便實地改變頻點，避開干擾
★ 可調輸出功率，方便實地改變功率，減少輻射
★ 顯示屏指示功率、頻率、接收場強等各項參數
★ 發射機的SDI、ASI接口、CVBS復合視頻接口、立體聲音頻接口、AES/EBU數字音頻接口(選件)自適應選擇，接收機同時輸出各種接
   口及AES/EBU數字音頻接口(選件)

2、系統技術指標
★ 工作頻段：     300～860MHz、950～1500MHz(面板可調頻率)
★ 調制方式：     COFDM(2K，QPSK)
★ 信道帶寬：     1.5/2.0/2.5/4MHz，6/7/8MHz
★ 傳輸容量：     碼流速率≤6Mbps
★ FEC：           1/2、2/3、3/4、5/6
★ 保護間隔：      1/32、1/16、1/8、1/4
★ 傳輸距離：      視距＞3公里，非視距≤1公里
★ 輸出功率：      ≤1W(可調功率0.1～1W)
★ 傳輸時延：      ＜20MS
★ 移動速度：      超過180Km/h
★ 接收門限：      -110～-96dBm（視設定的信道帶寬而定）
★ 誤碼率：        ≤10-12
★ TS碼流接口：    ASI
★ 視頻部分：      自適應選擇數字視頻SDI及復合視頻
   圖像制式：      PAL/NTSC
   圖像清晰度：    標清分辨率720×576/720×480
   圖像編碼格式：  MPEG-2，MP@ML(4:2:0)
   輸出碼率：      1.5～6Mbps
   數字視頻：      SD-SDI接口，可嵌入音頻，符合SMPTE-259M標準；75Ω，BNC座
   復合視頻：
       CVBS復合視頻：    1Vp-p，75歐姆，BNC接口
       視頻指標：
            視頻輸出幅度：        700±20mv
            視頻幅頻特性：　    　±0.4dB(40Hz～5.0MHz)
　　　　　　　　　　　    　　  　≥-1.2dB，≤0.5dB(5.0～5.8MHz)
　　　    　亮度非線性失真：    　≤1.5%
　　　    　微分增益(DG)：　    　±1.0%
　　　    　微分相位(DP)：　  　  ±1.0°
　　　    　色度-亮度增益差(△k)：±1.5%
            色度-亮度時延差(△r)：±10ns
            視頻加權信噪比(S/N)： ≥70dB
★ 音頻部分：
   音頻類型：        內嵌數字音頻或模擬立體聲音頻或AES/EBU數字音頻(選件)
   音頻格式：         MPEG-1，LayerⅠ/Ⅱ音頻編碼
   輸出碼率：         64、128、192、256、384Kbps
   采樣頻率：         32KHz、44.1KHz、48KHz
   量化位數：         24bit
   音頻通道：         2路（L/R），阻抗600Ω，可選平衡或非平衡接口
   數字音頻(選件)：   110Ω平衡卡儂(XLR)座，AES/EBU格式（AES3-1992，ANSI S4.40-1992，IEC60958），抖動＜20ns，輸入信號
                      電平0.2～7.0VP-P ，輸出信號電平5VP-P
   音頻指標：
   信噪比：           ≥70dB
   非線性失真：       ≤0.3％
   幅頻特性：         ±0.4dB(40Hz～15kHz)
                      ±1.0dB(20Hz～40Hz，15kHz～20kHz)
   左右聲道電平差：   ≤0.3dB
   左右聲道相位差：   ≤2°
★ 發射機電池扣板：索尼V型/松下A型任意選擇
★ 供電：          發射機        DC +12～15V    15W
                   接收機        AC 220V±15%   30W
★ 工作溫度：      室內設備0～+40℃，室外設備-50～+65℃
★ 環境濕度：      不小于95%
★ 防護：          防水、防鹽霧、防震、防塵
