車載型非視距電視現場直播移動微波

日期:2013/3/21 文章來自：cydlsj.com

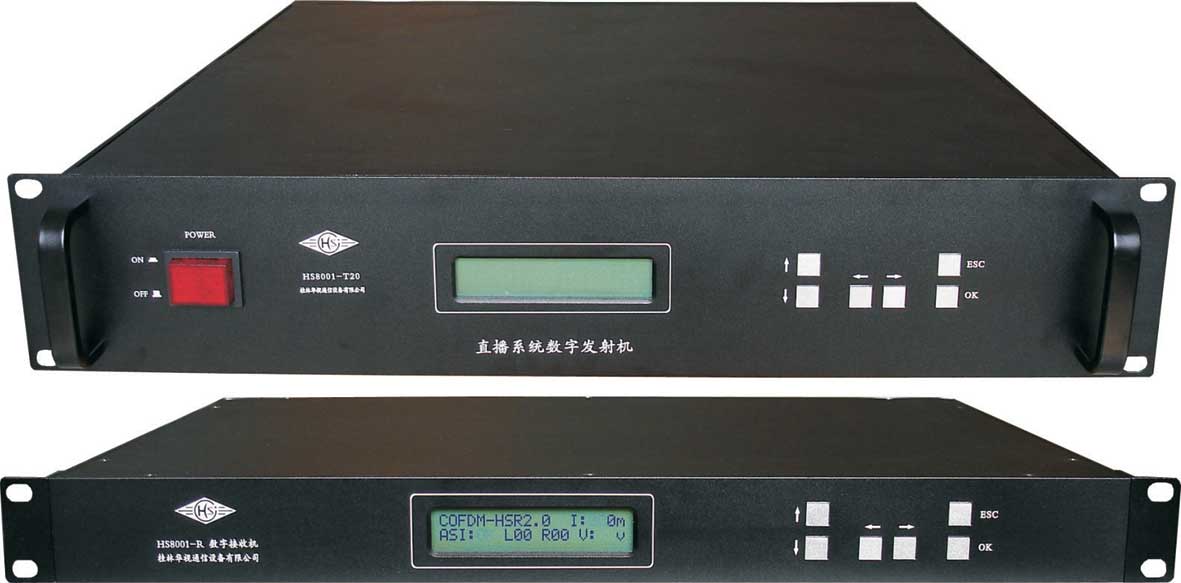

                             HS8001車載型非視距電視現場直播移動微波

1、產品特點
★ 系統可以傳輸1路標清視頻SD-SDI或模擬復合視頻、1路立體聲模擬音頻或數字音頻AES/EBU，指標高，有效滿
   足電視臺或電臺實時采訪、實況轉播的不同需求
★ 支持高速移動傳輸
★ 支持非視距阻擋（NLOS）傳輸
★ 支持多路傳輸
★ 傳輸帶寬多種選擇，窄帶1.5/2.0/2.5/4MHz、寬帶6/7/8MHz，可根據傳輸容量、接收靈敏度、傳輸距離的要求
   靈活選擇，達到最佳傳輸目的
★ 可以采用2～4個天線分集接收，高效接收多徑反射信號，有效提高接收靈敏度，最大限度的提高傳輸距離
★ 可調頻率, 方便實地改變頻點，避開干擾
★ 面板操作連續可調輸出功率，方便實地改變功率，減少輻射
★ 面板液晶屏指示功率、頻率、接收?qǐng)鰪?qiáng)等各項參數
★ 發射機的SDI接口、ASI接口、CVBS復合視頻接口、立體聲音頻接口、AES/EBU數字音頻接口(選件)自適應選
   擇，接收機同時輸出各種接口及AES/EBU數字音頻接口(選件)

2、系統技術指標
★ 工作頻段：     300～860MHz(面板可調頻率)
★ 調制方式：     COFDM(2K，QPSK)
★ 信道帶寬：     1.5/2.0/2.5/4MHz，6/7/8MHz
★ 傳輸容量：     碼流速率≤6Mbps
★ FEC：           1/2、2/3、3/4、5/6
★ 保護間隔：      1/32、1/16、1/8、1/4
★ 傳輸距離：      視距超過60公里，非視距5～30公里
★ 輸出功率：      20W、50W  (連續可調功率0.1～50W)
★ 傳輸時延：      ＜20MS
★ 移動速度：      超過180Km/h
★ 接收門限：      -110～-96dBm（視設定的信道帶寬而定）
★ 誤碼率：        ≤10-12
★ TS碼流接口：    ASI
★ 視頻部分：      自適應選擇數字視頻SDI及復合視頻
        圖像制式：        PAL/NTSC
        圖像清晰度：      標清分辨率720×576/720×480
        圖像編碼格式：    MPEG-2，MP@ML(4:2:0)
        輸出碼率：        1.5～6Mbps
        數字視頻：        SD-SDI接口，可嵌入音頻，符合SMPTE-259M標準；75Ω，BNC座
        復合視頻：        CVBS，1Vp-p，75歐姆，BNC接口
        視頻指標：
                視頻輸出幅度：        700±20mv
                視頻幅頻特性：　    　±0.4dB(40Hz～5.0MHz)
　　　　　　　　　　　　　　　　　  　≥-1.2dB，≤0.5dB(5.0～5.8MHz)
　　　　　　　　亮度非線性失真：    　≤1.5%
　　　　　　　　微分增益(DG)：　    　±1.0%
　　　　　　　　微分相位(DP)：　  　  ±1.0°
　　　　　　　　色度-亮度增益差(△k)：±1.5%
                色度-亮度時延差(△r)：±10ns
                視頻加權信噪比(S/N)： ≥70dB
★ 音頻部分：
        音頻類型：        內嵌數字音頻或模擬立體聲音頻或AES/EBU數字音頻(選件)
        音頻格式：         MPEG-1，LayerⅠ/Ⅱ音頻編碼
        輸出碼率：         64、128、192、256、384Kbps
        采樣頻率：         32KHz、44.1KHz、48KHz
        量化位數：         24bit
        音頻通道：         2路（L/R），阻抗600Ω，可選平衡(卡儂)或非平衡接口
        數字音頻：         110Ω平衡卡儂(XLR)座，AES/EBU格式（AES3-1992，ANSI S4.40-1992，
                           IEC60958），抖動＜20ns，輸入信號電平0.2～7.0VP-P ，輸出信號電平5VP-P
        音頻指標：
            信噪比：           ≥70dB
            非線性失真：       ≤0.3％
            幅頻特性：         ±0.4dB(40Hz～15kHz)
                               ±1.0dB(20Hz～40Hz，15kHz～20kHz)
            左右聲道電平差：   ≤0.3dB
            左右聲道相位差：   ≤2°
★ 供電：          發射機      AC 220V±15%，或選擇DC +28V；功耗120W(20W的發射功率)/280W(50W的發射
                               功率)
                   接收機      AC 220V±15%；功耗30W
★ 工作溫度：      室內設備0～+40℃，室外設備-50～+65℃
★ 環境濕度：      不小于95%
★ 防護：          防水、防鹽霧、防震、防塵
