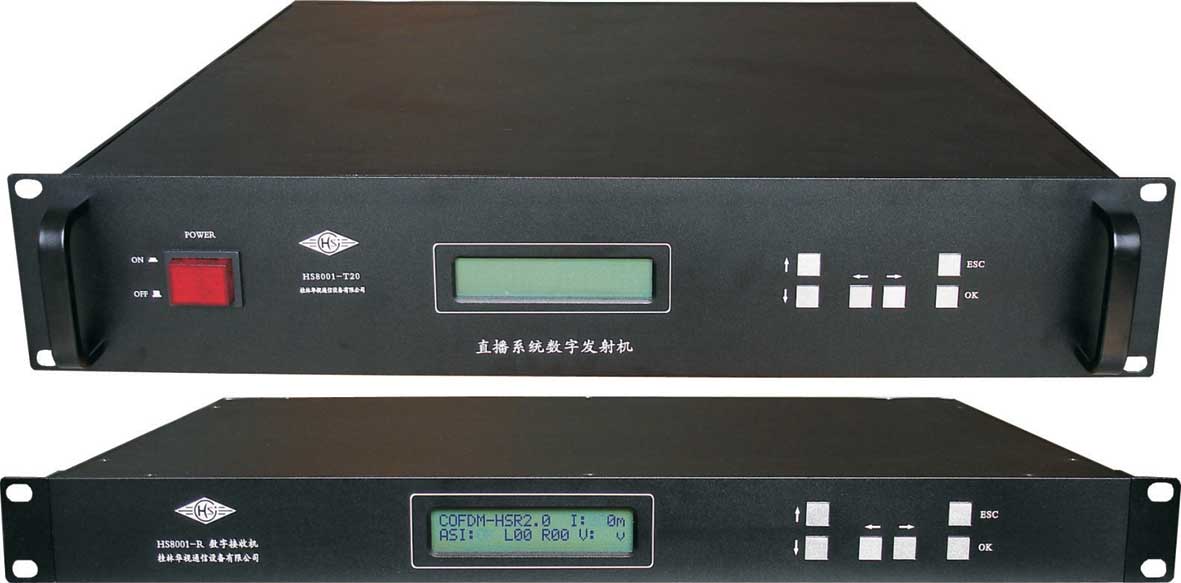

HS8001車載型 低延時廣播音頻非視距直播移動微波
產品特點
★ 系統可以傳輸1～2路立體聲模擬音頻或數字音頻AES/EBU，指標高，有效滿足電臺實時采訪、實況轉播的不同需求
★ 支持高速移動傳輸
★ 音頻無壓縮編碼方式，有效保證了傳輸?shù)某脱訒r(shí)(低于10ms)以及音頻的高質量高指標無損傷傳輸
★ 支持非視距阻擋（NLOS）傳輸
★ 支持多路傳輸
★ 傳輸帶寬多種選擇，2/4/8MHz，可根據傳輸容量、接收靈敏度、傳輸距離的要求靈活選擇，達到最佳傳輸目的
★ 可以采用2～4個天線分集接收，高效接收多徑反射信號，有效提高接收靈敏度，最大限度的提高傳輸距離
★ 可調頻率, 方便實地改變頻點，避開干擾
★ 面板操作連續可調輸出功率，方便實地改變功率，減少輻射
★ 面板液晶屏指示功率、頻率、接收?qǐng)鰪?qiáng)等各項參數
★ 發射機的立體聲模擬音頻接口、AES/EBU數字音頻接口自適應選擇，接收機同時輸出模擬立體聲音頻接口、AES/EBU數字音頻接口
系統技術指標
★ 工作頻段： 300～860MHz、1000～3000MHz(面板可調頻率)
★ 調制方式： COFDM(2K，QPSK)
★ 信道帶寬： 2/4/8MHz
★ 傳輸容量： ≤6Mbps
★ FEC： 1/2、2/3、3/4、5/6
★ 保護間隔： 1/32、1/16、1/8、1/4
★ 傳輸距離： 視距超過60公里，非視距5～30公里
★ 輸出功率： 20W、50W (連續可調功率0.1～50W)
★ 傳輸時延： ＜10MS
★ 移動速度： 超過180Km/h
★ 接收門限： -110～-96dBm（視設定的信道帶寬而定）
★ 誤碼率： ≤10-12
★ 音頻部分：
音頻類型： 模擬立體聲音頻、AES/EBU數字音頻
音頻編解碼格式： 無壓縮編碼
音頻碼率： ＜6Mbps
采樣頻率： 48KHz
量化位數： 24bit
音頻通道： 2路（L/R），阻抗600Ω，平衡卡儂(XLR)接口
數字音頻： 110Ω平衡卡儂(XLR)座，AES/EBU格式（AES3-1992，ANSI
S4.40-1992，IEC60958），抖動＜20ns，輸入信號電平0.2～7.0VP-P ，
輸出信號電平5VP-P
模擬音頻指標：
信噪比： ＞90dB
非線性失真： ＜0.05%
幅頻特性： ±0.35dB(20Hz～20kHz)
動態范圍： ＞95dB
左右聲道串?dāng)_： ＜-90dB
左右聲道電平差：≤0.2dB
左右聲道相位差：≤2°
最大輸出： +12dBm
★ 供電：發射機 AC 220V±15%，或選擇DC +28V；功耗120W(20W的發射功率)/280W(50W的發射功率)
接收機 AC 220V±15%；功耗30W
★ 工作溫度： 室內設備0～+40℃，室外設備-50～+65℃
★ 環境濕度： 不小于95%
★ 防護： 防水、防鹽霧、防震、防塵 |
